BL40型金屬材料變形測量?jì)x,鋼筋機械連接殘余變形檢測儀
BL40型金屬材料變形測量?jì)x是本公司針對鋼筋接頭以及不規則外表材料,進行材料變形測試的測量?jì)x器,本儀器結構簡單、使用方便,能進行任何外形材料的變形測試裝置。
一、結構特點

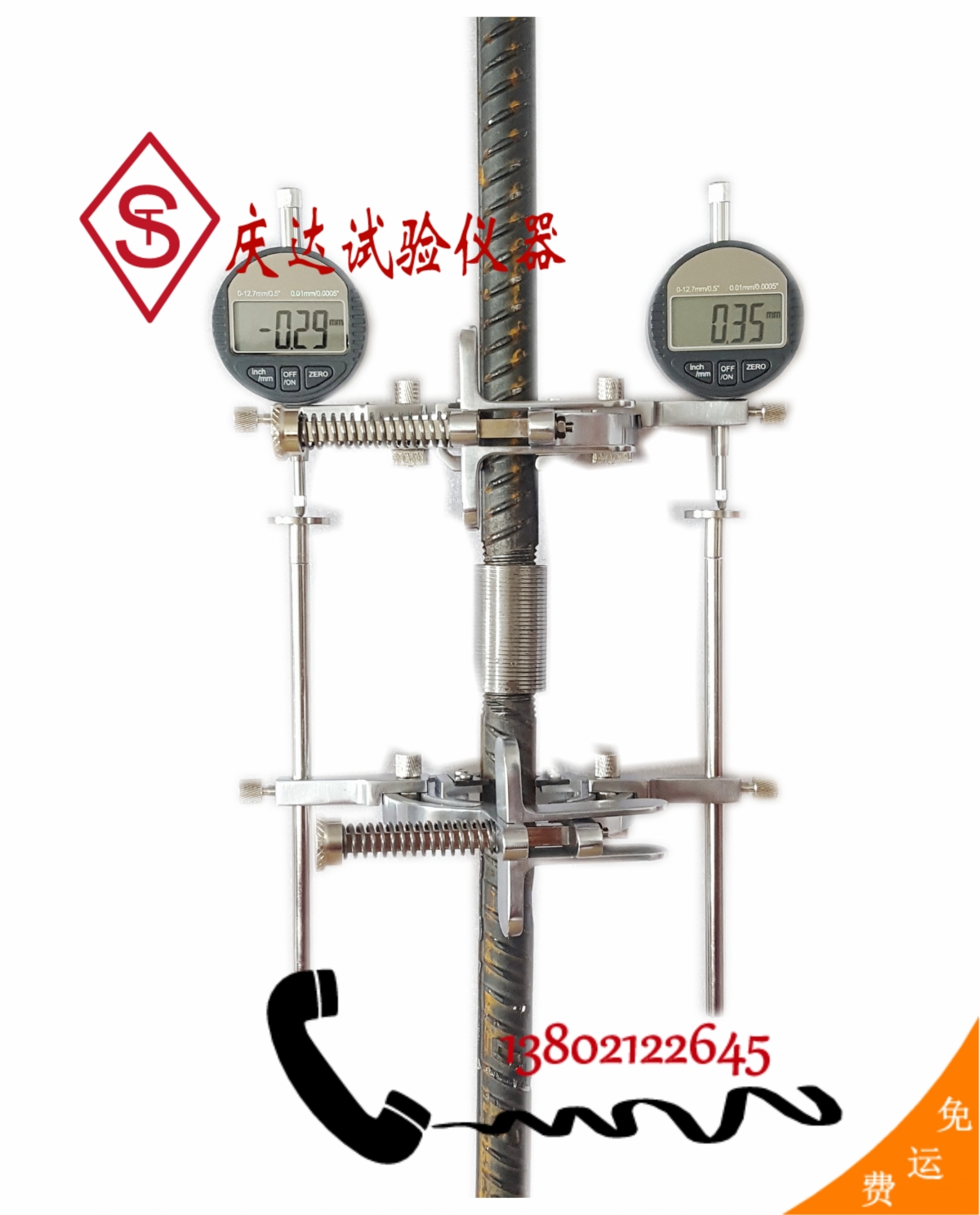

本產品的主要由上側量支架3和下測量支架4組成,上量支架分別裝有兩個回轉測量臂7和9,兩個回轉測量臂分別安裝兩個測量表1和2。下測量支架也安裝有兩個回轉測量臂8和10,兩個回轉測量臂分別安裝兩個測量桿5和6。上、下測量支架分體安裝,回轉測量臂可以沿著支架上的圓弧槽回轉,實現多方位測量。
二、安裝使用說明
a)將試件上打印規定標準長度:
b)將兩個測量表1和2的表桿分別插入上測量支架3兩個回轉測量臂7和9的圓孔內,旋緊頂緊螺釘11和13將測量表固定:
c)將兩個測量桿5和6分別插入下測量支架4兩個回轉臂8和10的圓孔內,并使測量桿5和6的測量盤向上,旋緊頂緊螺釘12和14將測量桿固定;
d)壓緊夾緊手柄19使測量支架漲開,將上測量支架3安裝在試件的上標距點,下測量支架4安裝在時間的下標距點;
e)旋松上支架上回轉臂緊固螺釘15、16、17和18,使上測量支架3的回轉臂7和9帶動測量表1和2在回轉槽內回轉,下測量支架4的回轉臂8和10帶動測量桿5和6在回轉槽內回轉;
f)調整回轉臂,使上測量支架3上的測量表1和2的表桿與下測量支架4的測量桿5和6同軸時,旋緊回轉臂緊固螺釘11、12、13和14。安裝完畢。
三、鋼筋機械連接接頭殘余變形試驗實驗步驟及數據采集
1、將接頭試件套筒外2倍鋼筋直徑處做出標記;
2、將上、下測量支架按“安裝使用說明”所述,安裝在接頭試件上。安裝時應將測量支架內量夾緊刀片的刀口對準鋼筋的縱肋,并使刀架支撐座上的“v”型槽與刀片“v”型刀片口同時與縱肋接觸;
3、調整上、下測量指甲的回轉臂,使上測量支架測量表與下測量支架的測量桿同軸,調整完畢后鎖緊回轉臂。
4、將安裝好測量裝置的試件夾持在試驗機上,加以0.02fyk的初始荷載(見表1),穩定初始荷載,按壓測量表上的清零按鍵,使測量表顯示為“0”;
5、緩慢加載,加載zhi0.6fyk后,卸載致0.02fyk,讀取兩個測量表的讀數并加以記錄,兩個測量表讀數的平均值為試件的殘余變形。
四、加緊刀片的更換
本變形測量?jì)x適用于各種金屬材料的變形測試試驗,前述的實驗方法僅為本儀器的一種特例,如需進行其他金屬材料的變形測試試驗(如:鋼絞線、冷軋扭鋼筋)只需更改夾緊刀片即可實現。刀片更換只需旋松兩個壓刀螺釘,更換相應刀片后重新擰緊。
五、引伸計的配套使用
本變形測量?jì)x按照上述配備使用帶數據輸出的的測量表外,還可以配套引伸計使用,引伸計的安裝需配備我公司提供的專用轉化片,具體使用說明請參照BL40型。
六、注意事項
1、數顯測量表應根據相應計量檢定規定進行檢定,檢定合格后方可使用;
2、數顯測量表為精密測量?jì)x表,使用時不得磕碰;
3、本說明說表1中的相關數據是根據《鋼筋機械連接技術規程》JGJ107中的規定計算得出,如有異議,以相應的標準規范為準。
表1 鋼筋機械連接頭殘余變形加載表 單位:KN
鋼筋級別 | 335級 | 400級 | 500級 | |
φ12 | 0.02fyk | 0.76 | 0.90 | 1.13 |
0.6 fyk | 22.73 | 27.14 | 33.93 | |
φ14 | 0. 02fyk | 1.03 | 1.23 | 1.54 |
0.6fyk | 30.94 | 36.95 | 46.18 | |
φ16 | 0.02fyk | 1.35 | 1.61 | 2.01 |
0.6fyk | 40.41 | 48.25 | 60.32 | |
φ18 | 0.02fyk | 1.71 | 2.04 | 2.54 |
0.6fyk | 51.15 | 60.07 | 76.34 | |
φ20 | 0.02fyk | 2.11 | 20.51 | 3.14 |
0.6fyk | 63.15 | 75.40 | 94.25 | |
φ22 | 0.02fyk | 2.55 | 3.04 | 3.80 |
0.6fyk | 76.41 | 91.23 | 114.04 | |
φ25 | 0.02fyk | 3.29 | 3.93 | 4.91 |
0.6fyk | 98.67 | 117.81 | 147.26 | |
φ28 | 0.02fyk | 4.13 | 4.93 | 6.16 |
0.6fyk | 123.77 | 147.78 | 184.73 | |
φ32 | 0.02fyk | 5.39 | 6.43 | 8.04 |
0.6fyk | 161.65 | 193.02 | 241.27 | |
φ36 | 0.02fyk | 6.82 | 8.14 | 10.18 |
0.6fyk | 204.59 | 244.29 | 305.36 | |
φ40 | 0.02fyk | 8.42 | 10.05 | 12.57 |
0.6fyk | 252.58 | 301.59 | 377.00 |
